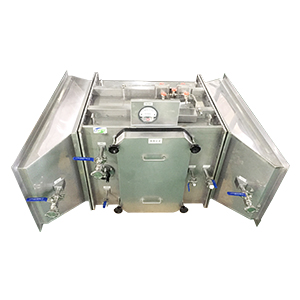

BIBO袋進袋出生物安全更換過濾裝置(袋進袋出過濾器)是為保護環境、保障環境和人員安全而設計制造的過來產品。用于處理具有生物危險、放射性和劇毒致癌成分等物質，能有效濾除灰塵顆粒和分子污染物，可以確保生物實驗室（P3、P4）在排氣過濾系統的安全性。 該裝置用于濾除空氣中有害的化學、生物、放射性、毒性等物質，通過該系統把污染物封閉在BIBO箱體的過濾器內，直至過濾器被更換并焚燒處理。
集氣管
箱體進出風接口與上、下游風管之間通過密閉閥相連，根據客戶要求提供多葉閥或生物密閉閥；
箱體板材采用激光切割、數控折彎進行加工，確保加工精度，箱體采用自動焊接機器人進行連續無縫焊接，箱體一次成型，較大限度保障箱體的氣密性；
箱體表面選用碳鋼環氧樹脂噴涂，涂層具有耐甲醛、過氧化氫（VHP）等消毒劑腐蝕的特性，可選配氟碳噴涂；
箱體材質可選碳鋼烤漆和SUS304 不銹鋼；
過濾段
核心部分是具有袋進袋出功能的過濾段，過濾器與袋進袋出箱體之間的密封可采用墊片密封或液槽密封；
模塊化設計，根據使用系統的風量不同進行并聯組合，可從風量1000CMH到40000CMH進行選擇，可以滿足客戶對送風和排風風量不同的要求。同時，根據客戶對不同功能段進行串聯組合，能夠滿足安裝空間的要求；
通過工廠氣密性耐壓測試，在正壓2500Pa或負壓3000Pa條件下，符合ASME N510-1989氣密性測試標準；整套設備的制造和測試應分別符合ASME N-510標準和GB19489-2008標注；
過濾器壓緊機構（已申請專利），壓緊裝置的壓緊行程大，過濾器邊框接觸面受力均勻，采用可靠的過濾器鎖緊機構加強密封效果，安裝過濾器方便。
生物密閉閥（選配）
生物密閉閥是用于高度危險排風系統，用于關斷和隔離過濾器與周邊環境。
Bubble-tight閥門是風閥產品線中最高級別的產品，用于過濾器更換過程中的隔離用，特別是針對大風量空氣系統的有效隔離；
閥門通常做成圓形，可以配置電動和氣動執行器；
閥門葉片是在關斷位置，10英寸水柱壓力下檢測的，符合ASME N509-1996“Reaffirmed”第5.9.7.3的規定。閥門整體壓力檢測符合ASME N510-1995“Reaffirmed”，“Testing of Nuclear Air Treatment Systems”第6 和第7 條的規定。
空氣過濾器
配套BIBO 的高效過濾器效率選用H14級，過濾效率為99.995%@MPPS，外框架為鍍鋁鋅材質，可選配SUS430/SUS 304；高效過濾器的密封方式采用干式墊片密封或液槽密封。
單級過濾（H13或H14），多級過濾（G4+H13或M6+H14）或排風系統中多級過濾（G4+F8+H14+H14）；
單個BIBO過濾器模塊的較大風量可達到4000CMH。
塑料袋
塑料袋用于避免更換維護人員在更換過濾器時接觸過濾器，采用特殊設計的塑料袋用以更換過濾器，這就稱為袋進袋出生物安全更換；
塑料袋具有強度高，不易破損的特性；橡膠環為特殊專利設計形狀，鎖緊塑料袋的效果好。
壓力檢測機構
袋進袋出的每級過濾器均設有壓力檢測機構，為了檢測過濾器的阻力，配有壓力表、儀表架、連接器、連接管路等，可選配壓差變送器將信號傳至中控系統；
壓力檢測機構的測壓管路帶有氣密隔離閥，壓力表上下游管路內設有高效過濾器和消毒口，能對上下游管路內部進行消毒；測壓管和相關配件為SUS 304 不銹鋼；（選配）
原位消毒
在過濾器的上下游位置配置氣體消毒接口，可與國際通行的標準消毒設備接駁，通過消毒接口可以注入甲醛（福爾馬林）或過氧化氫(VHP) 等氣態消毒產品。
袋進袋出本身設有不銹鋼球閥，可以方便的注入消毒產品，使其在過濾器表面充分擴散，消毒任何部位。
可以通過濾器上游的檢測采樣口檢測消毒產品的濃度是否符合消毒規范的要求，通過下游的消毒驗證口，檢驗消毒的效果。
檢漏裝置
高效過濾器在出廠前均經過嚴格的檢漏測試及過濾效率測試以確保過濾器的過濾效率符合客戶要求；（H13 或H14）；
檢測用氣溶膠的中通直徑為0.3um, 氣溶膠的發生濃度和粒徑分布均勻和穩定，可采用DEHS,PAO 等物質；
在每級高效過濾器之后，可選配手動或自動掃描系統，對過濾器進行檢漏，掃描裝置在工作狀態下對過濾器進行效率檢測，來檢測過濾器是否泄漏；按照GB19489-2008標準對過濾器進行檢漏；
風機
根據客戶的要求配置風機段，可提供變頻電機控制，達到節能目的；
德國Rosenberg無蝸殼風機，直聯馬達驅動，避免由于皮帶傳動產生的皮帶灰層，減少袋進袋出自身的產塵；具有高效率、低噪音、性能穩定和容易清潔的特性；
科洛格風機，瑞士品牌；通過 “AMCA”認證，通過嚴格的動平衡測試，免維護球型軸承，強度高，噪聲低，性能穩定。
|
|
